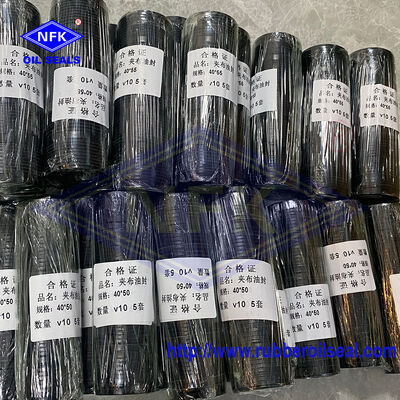

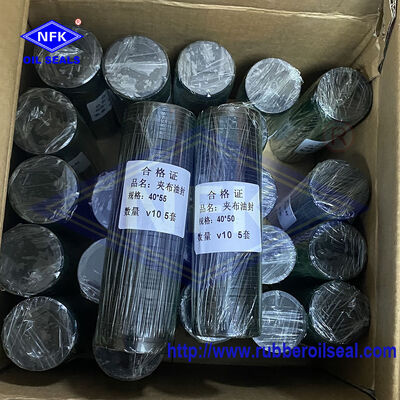

China Feito Hidráulico V-Packing 40x50 Tamanho PVP-040K Modelo resistente ao desgaste Vee Pack Selo Para serviço de cilindro hidráulico pistão

Nosso V-Seal V-Packing 40x50 é amplamente utilizado em vários campos industriais que exigem vedação confiável da haste do cilindro hidráulico, especialmente em alta pressão, movimento dinâmico e ambientes de trabalho adversos. Os principais cenários de aplicação incluem:

• Máquinas de construção: Cilindros hidráulicos de escavadeiras, guindastes (caminhão guindaste telescópico), carregadeiras, escavadeiras e outros equipamentos de construção, onde a vedação deve suportar alta pressão, movimentos alternativos frequentes e contaminação por poeira.
• Máquinas Industriais: Sistemas hidráulicos de máquinas-ferramentas, prensas, máquinas injetoras e equipamentos transportadores, garantindo operação sem vazamentos e pressão estável do sistema para melhorar a eficiência da produção.
• Máquinas de mineração: Cilindros hidráulicos de caminhões de mineração, britadores e equipamentos de perfuração, adaptando-se a condições de trabalho de alta pressão, alto desgaste e poeira, reduzindo a frequência de manutenção e o tempo de inatividade.
• Maquinaria agrícola: Sistemas hidráulicos de tratores, colheitadeiras e equipamentos agrícolas, suportando mudanças de temperatura e ambientes externos agressivos, garantindo operação confiável durante as safras agrícolas.
• Outros equipamentos hidráulicos: Bombas hidráulicas, válvulas e outros componentes hidráulicos que requerem gaxetas com vedação em V, compatíveis com cilindros de ação simples e de dupla ação, fornecendo soluções versáteis de vedação.

Aplicável a: vedações de óleo V-Packing da série PVP, vedações combinadas tipo V para hastes/êmbolos de cilindro hidráulico, material: borracha reforçada com tecido, resistente ao desgaste e resistente a alta pressão

1. Ferramentas e acessórios

Conjunto completo de vedação combinada V-Packing (vedação principal V-Packing, anel de suporte, anel de retenção, anel de pressão), lixa fina 400#, óleo de limpeza sem água, pano sem fiapos, luva de instalação de plástico, martelo de borracha, graxa (graxa resistente a alta pressão para sistemas hidráulicos), pinças, luvas

2. Inspeção da peça

Superfície da haste/êmbolo do pistão: Sem rebarbas, arranhões, ferrugem ou amassados. Pequenos arranhões devem ser polidos com lixa fina.

Ranhura de vedação: Limpe limalhas de ferro, resíduos de anéis de vedação antigos e manchas de óleo. Chanfre as bordas da ranhura para remover bordas afiadas (as bordas afiadas cortarão a vedação reforçada com tecido).

Verificação do modelo: Confirme as especificações 40*50, modelo PVP-040K, conjunto completo de vedação combinada V-Packing. As peças reforçadas com tecido estão completas, sem rachaduras, descascamento do tecido ou danos endurecidos.

A haste do pistão e as ranhuras de vedação são completamente enxaguadas com óleo de limpeza e secas com um pano, garantindo que não restem aparas de metal.

A graxa de alta pressão é aplicada uniformemente nas superfícies interna e externa de toda a vedação reforçada com tecido em forma de V, garantindo que o lado interno da abertura em forma de V esteja totalmente saturado.

Uma fina camada de graxa é aplicada na parede interna da ranhura para facilitar a prensagem e evitar que o atrito seco rasgue a camada de tecido.

A abertura de vedação em forma de V fica voltada para o lado do meio hidráulico (dentro do cilindro/em direção ao óleo hidráulico).

Toda a sequência de montagem de dentro para fora (da haste em direção à ranhura do cilindro):

• Anel de retenção de plástico rígido/PTFE (anel anti-extrusão)
• Primeira vedação de óleo reforçada com tecido em forma de V (abertura em forma de V voltada para o óleo hidráulico)
• Anel espaçador de suporte intermediário
• Segunda vedação de óleo em forma de V reforçada com tecido (aberturas em forma de V voltadas na mesma direção, ambas em direção à pressão hidráulica)
• Anel de pressão (anel de suporte traseiro, em conformidade com o passo da ranhura)

Importante: A abertura em forma de V de todas as vedações reforçadas com tecido em forma de V... A abertura em forma de V deve ficar voltada para o lado com óleo pressurizado; a instalação reversa resultará em vazamento direto de óleo e desgaste rápido.

Insira cuidadosamente a vedação montada na haste do pistão e empurre-a lentamente na ranhura de vedação.

Use uma luva de instalação plástica do mesmo tamanho para cobrir a face final de vedação. Não bata diretamente no retentor de óleo reforçado com tecido com um martelo (o tecido está sujeito a rachaduras e delaminação).

Bata uniformemente na luva com um martelo de borracha para pressionar toda a vedação na ranhura, sem inclinar, torcer ou virar.

Após a pressão, gire manualmente a haste do pistão para verificar se há emperramento, levantamento da vedação e deformação localizada por compressão.

Empurre lentamente a haste do pistão para dentro do cilindro, mantendo a concentricidade por toda parte. Não incline nem raspe a borda reforçada com tecido em forma de V.

Aperte os parafusos da tampa da extremidade de maneira uniforme e diagonal para garantir uma força consistente e evitar falhas na vedação devido à compressão unilateral.

Teste de pressão sem carga: Introduza óleo hidráulico em baixa pressão e observe se há vazamento ou gotejamento de óleo na vedação.

Aumente gradualmente a pressão de trabalho até a pressão nominal, deixe repousar por 10 minutos e inspecione novamente. Nenhum vazamento indica instalação bem-sucedida.

• Não force ou pressione o tecido em forma de V com chaves de fenda ou ferramentas metálicas. Danos à camada de fibra do tecido causarão vazamento rápido.
• Não instale diretamente se a ranhura não tiver chanfros ou rebarbas. Bordas afiadas cortarão a borracha do tecido.
• As vedações em forma de V não podem ser misturadas ou instaladas ao contrário.
• A montagem forçada sem lubrificação quando a vedação estiver seca rasgará facilmente a borda.
• Várias vedações de tecido em forma de V devem ser instaladas na mesma direção; as bocas em V não podem estar opostas uma à outra.
• Evite a exposição à luz solar direta e à corrosão do óleo durante o armazenamento. Tecido endurecido ou delaminado deve ser descartado e substituído.

• Vazamento menor de óleo:Vedação instalada ao contrário, boca em V voltada incorretamente.
• Gotejamentos locais de óleo:Rebarbas na ranhura, instalação inclinada, borda de tecido danificada.
• Grande vazamento de óleo em alta pressão:Falta anel de retenção para evitar extrusão, falta anel de suporte.
• Desgaste rápido de curto prazo:Nenhum lubrificante aplicado, arranhões na superfície da haste do pistão.

1. A preços acessíveis, gama de produtos, entrega rápida.
2. Especificações do produto mais de 30.000 tipos de estoques superiores a 50 milhões.
3. PARA fornecer aos clientes serviços técnicos e profissionais para engenheiros.
4. O que pode fornecer selos fornece aos clientes uma variedade de soluções de vedação.

Mantemos um grande estoque de embalagens V99F JIS B2403 V-Seal V padrão para garantir entrega rápida e atender às suas necessidades urgentes. Nossos detalhes de estoque e prazo de entrega são os seguintes:
- Status do estoque: Em estoque, pronto para envio imediato. Atualizamos nosso estoque em tempo real; se a quantidade do pedido exceder o estoque atual, organizaremos a produção imediatamente e o ciclo de produção será de 3 a 5 dias úteis para produtos padrão.

- Prazo de entrega:


- Para encomendas ≤ 50 peças: Envio no prazo de 2 a 3 dias úteis após confirmação do pagamento.

- Para encomendas de 100 a 500 peças: Envio em 5 a 7 dias úteis após confirmação do pagamento.

- Para encomendas > 500 peças ou encomendas personalizadas: Envio no prazo de 15 dias úteis após conclusão da produção (o ciclo de produção depende dos requisitos de personalização).

- Métodos de envio: Cooperamos com empresas de logística internacionais (DHL, FedEx, UPS, TNT e EMS) para fornecer serviços de envio rápidos e confiáveis. Você pode escolher o método de envio de acordo com suas necessidades:


- Envio Expresso (DHL/FedEx/UPS/TNT): 3-7 dias úteis para a maioria dos países e regiões, adequado para pedidos urgentes.

- Frete Aéreo: 7 a 10 dias úteis, adequado para pedidos de grandes quantidades com custo menor que o frete expresso.

- Frete Marítimo: 20-35 dias úteis, adequado para pedidos em grandes quantidades com o menor custo de envio.

- Custo de envio: O custo de envio depende da quantidade do pedido, método de envio e país/região de destino. Forneceremos a você a cotação de envio mais competitiva depois de fazer o pedido. Também podemos usar a transportadora de sua escolha, se necessário.

- Informações de Rastreamento: Após o envio, enviaremos o número de rastreamento por e-mail ou mensagem, permitindo acompanhar o status da encomenda em tempo real até que ela seja entregue com segurança. Também acompanharemos o andamento do envio e resolveremos quaisquer problemas logísticos em tempo hábil.
